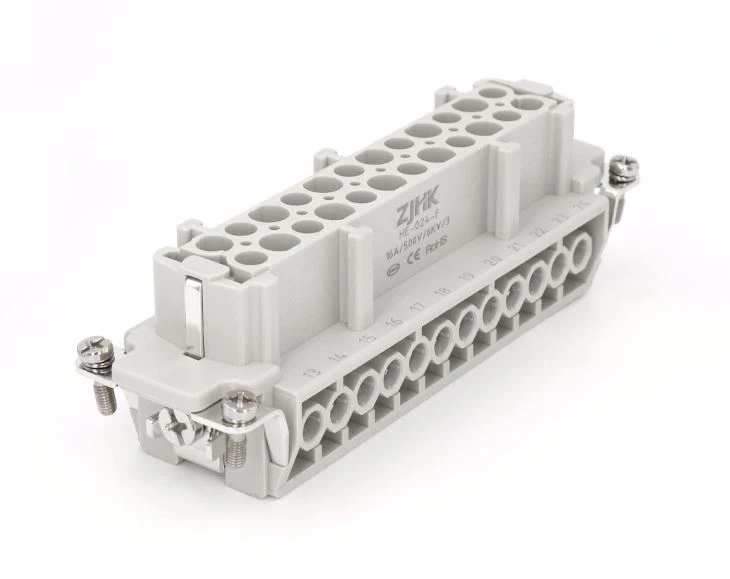

제품 특징
시리즈 : HE-024, 성별 : 남성 및 여성, 나사 종단, 보호 수준 : IP65 (하우징 및 후드 작업, 크기 : 24B, 구리 합금, 실버 도금
주문 번호 : 09330242601 （HE-024-M）; 09330242701 （HE-024-F）
UL : E511021
상업 데이터
package_quantity | 1 |
연결 방법 | 나사 연결 |
조임 토크 | 0.5 Nm |
오염도 | 3 |
서지 전압 범주 | III |
위치 수 | 24+PE |
기계적인 노동 생활-짝짓기주기 | ≥ 500 |
크기 | H24B |
도체 단면 | 0.14mm² ... 2.5mm² |
연결 단면 AWG | 26 ... 14 |
개별 와이어의 탈피 길이 | 7mm |
연결 | 커넥터는 부하 / 전압이 없을 때만 작동 할 수 있습니다. |
주변 온도 (작동) | -40 ° C ... 125 ° C (접점 가열 포함) |
UL 94에 따른 인화성 등급 | V0 |
접촉 재료 | 구리 합금 |
접촉 표면 재료 | 도금되는 Siliver |
전기적 특성 | |
정격 전압 (III / 3) | 500 V |
정격 서지 전압 | 6kV |
정격 전류 | 16 A |
인증 제공 | CE, RoHS, UL, cUL |

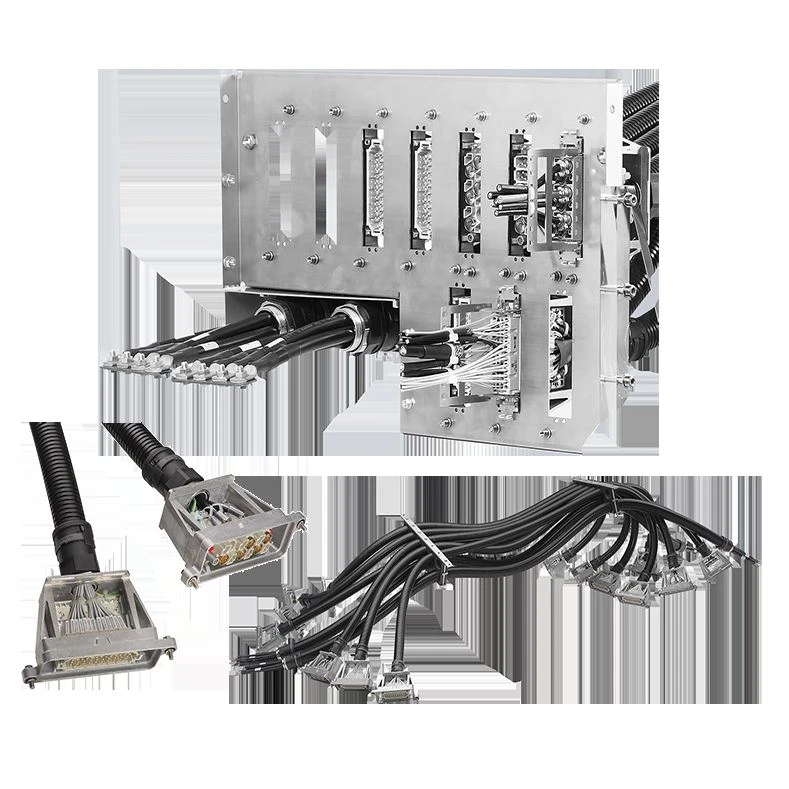

ZJHK®HE 024 핀 일반적으로 다양한 기계 장비 연결에 사용됩니다. 예 : 로봇, 장비 자동화, 크레인, 제어 캐비닛, 핫 러너, 핫 러너 제어 캐비닛, 배선 하니스 등
n ZJHK® 금속 케이싱, 밀봉 및 잠금 메커니즘과 결합하여 기계적 충격, 이물질, 습기, 먼지, 물 또는 세척 및 냉각제, 오일 등과 같은 기타 유체와 같은 외부 영향으로부터 연결을 보호합니다.
품질을 어떻게 관리합니까?
완성 된 플라스틱 부품의 검사 단계는 다음과 같습니다.
1 단계 : 제품 모델 확인 :
① : 먼저 실제 제품이 프로세스 카드에 해당하는 모델과 일치하는지 확인합니다.
2 단계 : 수 및 암 핀 확인 :
① : 수 핀과 암 핀이 잘못 설치되었는지, 높은 핀과 낮은 핀, 누락 된 핀, 핀의 구리 누출 (및 파편의 편심) 등을 확인하십시오.
3 단계 : 표면 인쇄 확인 :
① : 제품의 역 인쇄 금지 : (샘플 또는 도면 참조) 먼저 해당 제품 모델의 샘플 또는 도면을 꺼내 점검이 필요한 제품과 일관성 검사를 실시하여 정확한지 확인하고, 그런 다음 제품 테스트에서 방향으로 이동합니다. 양면 인쇄가 균일하고 명확한 지, 검사 대상에서 20-40CM 떨어져 있는지 육안으로 관찰하고 눈으로 각 위치를 신중하게 확인하고 글꼴 및 글꼴 크기를 부착하고 입력 누락 현상이 있는지 특히주의하십시오 , 위치 변경, 불분명 다른 바람직하지 않은 현상과 반대로;
4 단계 : 나사 확인 :
① : 제품 나사가 잘못되었는지, 누락되었는지, 재료 부족, 손상, 검은 색 및 기타 바람직하지 않은 현상이 있는지 확인하십시오. (접지 나사의 설치 위치가 플라스틱 부품의 ① 위치에 있는지 확인)
② ： 동핀에 나사가 설치되어 있는지 확인하고, 측면 나사의 높이 차이가 너무 크면 선택하여 재 작업해야합니다. (나사를 제자리에 조립하지 않으면 나사가 떨어지기 쉽습니다)
5 단계 : 플라스틱 부품의 펀칭 확인 :
① : 펀칭 된 부품이 제자리에 압착되었는지, 변형되었는지, 재료 부족, 표면의 구리 누출 및 기타 나쁜 현상을 확인하십시오.
6 단계 : 플라스틱 부품의 모양 확인 :
① : 플라스틱 부품의 표면 (내부)에 재료 부족, 색차, 수축, 검은 색 표면, 먼지, 기름 얼룩 등이 있는지 확인하십시오.
7 단계 : 플라스틱 부품의 크기 확인 : (도면 크기에 따라 확인)
제품의 몇 가지 중요한 치수를 확인하고 표준 치수 공차를 초과 할 수 없습니다.
8 단계 : 검사 종료 :
엄격하게 품질을 관리하고 고객에게보다 효율적인 솔루션을 제공하는 것이 우리의 임무입니다.
자주하는 질문:
1.
Q : 당신은 제조소 또는 무역 회사입니까?
A : 우리는 Wenzhou, 절강 성, 중국에있는 제조소입니다.
2.
Q : 삽입물을위한 당신의 물자는 무엇입니까?
A : 제품의 품질을 보장하기 위해 사출 성형에 수입 재료 SABIC 3412를 사용합니다.
3.
Q : 주변에 에이전트가 있습니까?
A : 그렇습니다, 우리는 한국과 이탈리아 (북부) 고객이 선호하고 대리점 계약을 체결하게되어 영광입니다.
4.
Q : Harting 、 ILME 、 TE (SIBAS) 、 Weidmuller와 비교하여 당신의 장점은 무엇입니까?
A : 우리의 HDC는 Harting, ILME, TE (SIBAS)를 완벽하게 대체 할 수 있으며, 이전에 그 브랜드를 사용하는 대부분의 고객은 테스트 후 우리를 선택합니다. 또한 우리의 가격은 Harting 40-50 %보다 낮습니다.
5.
Q : 우리는 당신의 HDC 남성 부품 일치 Harting 여성 부품? 또는 여성 부품이 남성 부품과 일치합니다.
A : 저주의 하르 팅과 완벽하게 일치 할 수 있습니다.
