설명

기술적인 매개 변수

제품 설명

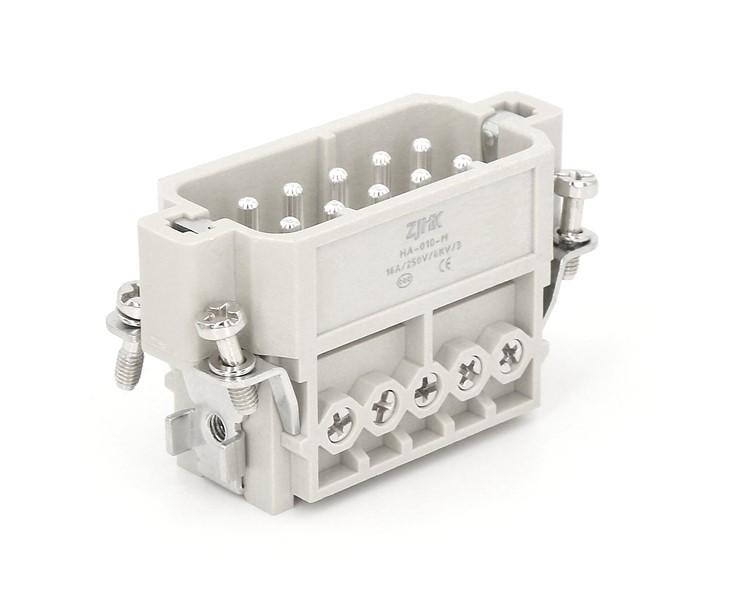

HA-010-M

HA-010 시리즈 후드는 10개의 전선이 밀접하게 배열되고 측면에 장착된 접지가 있는 컴팩트한 디자인이 특징입니다.- 왼쪽 그림과 같이 이 시리즈 제품 내부에 있는 10개의 은도금 핀은 전기를 전도하는데 사용됩니다.

당사는 대부분의 주요 커넥터 브랜드와의 호환성을 보장하기 위해 비브랜드 및 라벨{0}}옵션을 제공합니다. 이 공간-절약형 솔루션은 장비의 안정적인 작동을 보장하는 동시에 공간 활용도를 크게 향상시킵니다.

기술 사양

명세서

DIN EN 60 664/DIN EN 61 984

연락처 수

정격전류

16A

정격전압

250V

정격 임펄스 전압

4kV

오염도

오염도2 또한

16A 230/400V 4kV 2

UL Csa에 따른 정격 전압

600V

절연저항

10보다 크거나 같음¹⁰Ω

재료

폴리카보네이트

제한 온도

-40도 ...+125도

UL94에 따른 가연성

기계적 작동 수명-결합 주기

500 이상

콘택트 렌즈

재료

구리 합금

표면

하드-실버/하드-골드도금

접촉 저항

1mΩ 이하

나사식 터미널

와이어 게이지

1.0-2.5mm²

AWG

18-14

조임 토크

0.5Nm

생산적인 과정

당사의 정밀 인서트는 간소화된 3단계 조립 프로세스를 특징으로 하는 완전 자동화된 생산 시스템을 통해 제조됩니다.{0}} (1) 코어 핀 삽입 -은 고정밀 로봇 위치 지정을 활용하여 ±0.01mm 정확도로 전도성 핀을 설치합니다.- (2) 안전한 전기 연결을 위해 이중-나사 매트릭스를 사용하는 전선 연결 조립체-,(3) 구성요소를 구조적으로 결합하기 위해 토크 제어식 고정을 구현하는 하우징 캡슐화-. 이 자동화된 프로세스는 생산되는 모든 제품의 일관된 품질과 정밀도를 보장합니다.

널리 응용

HAOKE ELECTRIC은 헤비 듀티 커넥터 분야의 주요 업체로서 풍력 발전, 산업 자동화, 건설 기계 및 로봇 공학을 위한 안정적인 솔루션을 제공합니다. 당사의 커넥터는 극한의 조건-고온, 진동, 먼지 및 습기에서 안정적인 성능을 보장하여{2}}풍력 터빈, 핫 러너 금형, 중장비 및 자동화 시스템의 효율성을 향상시킵니다.

업계{0}}표준 구성을 통해 우리는 고전류 및 정밀 신호 전송을 지원하여{1}클라이언트가 신뢰성을 향상시키는 동시에 중요한 애플리케이션의 수명 주기 비용을 절감할 수 있도록 돕습니다.

현재 운반 용량

오른쪽 표는 주변 온도에 따른 HA-010의 동작 전류 변화를 보여줍니다.

작동 전류

오른쪽 이미지는 HA-010-M 시리즈의 현재 정격 사양을 보여줍니다. 동급 모델과 비교할 때 HA-010-M은 동일한 작동 조건에서 보다 보수적인 전류 정격을 나타냅니다.

HA-010-M 시리즈의 다양한 관점

전문 테스트 장비

우리 시설에는 국제 표준을 충족하는 포괄적인 테스트 장비가 갖추어져 있습니다. 우리는 연기 테스터, 프로그래밍 가능한 기후 챔버, UV 저항 테스터 및 삽입/추출 힘 테스터를 포함한 전문 도구를 보유하고 있습니다. 예를 들어, 우리는 표준 철 부품에 대해 24시간 염수 분무 테스트를 수행하여 습한 환경에서의 내구성을 확인합니다.

포괄적인 테스트 장비는 국제 표준을 충족합니다.

24시간 염수 분무 테스트를 통해 철의 내구성이 검증되었습니다.

EDXRF는 환경 규정 준수를 위해 중금속을 검출합니다.

부하 테스트는 안전한 도체 전류용량 제한을 설정합니다.

에너지 분산형 X-선 형광 분광계

EDXRF 분광계는 환경 보호 테스트, 플라스틱 부품의 재료 분석, 구리/녹 함량 측정에 널리 사용됩니다. 환경 응용 분야에서는 토양, 물, 대기 오염 물질에 포함된 중금속(예: 납, 카드뮴, 수은)을 신속하고 정확하게 감지하여 효과적인 환경 모니터링과 안전 규정 준수를 보장합니다.

DC 온도 상승 테스트

이 테스트는 부하가 걸린 상태에서 도체 온도를 모니터링하여 안전한 전류 용량을 결정합니다. 전류가 증가하면 저항 가열로 인해 온도가 상승하여 전류용량이 감소합니다. 평가에서는 도체 크기, 주변 조건 및 열 특성을 고려하여 안전한 작동 한계를 설정하고 전기 시스템의 과열을 방지합니다.

고성능

캐비닛의 응용 프로그램

신호 전송용 모듈러 시리즈

열악한 환경에 적합한 높은-보호-등급 커넥터

적용 사례

Heavy Duty Connectors as the Reliable Backbone of Hot Runner Industry

핫 러너 산업

당사의 견고한-커넥터는 핫 러너 금형 및 압출 시스템과 같은 거친 산업 환경을 위해 제작되었습니다. 업계 표준(16-핀/24-핀)을 충족하여 안정적인 성능을 유지하면서 높은 열, 전류 및 진동을 처리합니다. 견고한 밀봉 및 부식 방지 소재를 사용하여 먼지, 습기 및 화학 물질에 강합니다. 신뢰성을 위해 정밀하게 설계되어 효율적인 전력 및 신호 전송을 보장하고 중요한 제조 공정에서 내구성을 높입니다.

더 읽어보세요

교통 철도

철도 운송의 고강도-커넥터는 전원, 제어, 네트워킹 및 제동 시스템을 플러그 앤 플레이 모듈에 통합하여 '일회성 삽입, 완전한 솔루션'을-제공합니다.{2}} 극한의 조건을 견디는 동시에 중요한 견인력 및 신호 시스템에 대한 높은 신뢰성을 보장합니다. 이는 단일의 강력한 연결을 통해 설치를 단순화하고 내구성을 향상시키며 엄격한 운영 요구 사항을 충족합니다-.

더 읽어보세요

풍력 발전

HAOKE ELECTRIC은 풍력 발전용 고성능-고성능 커넥터를 제공하여 신뢰성을 높이고 비용을 절감합니다. 모듈식 HM 시리즈(예: HMK, H2MK)는 소형 공간에서 전력/신호 전송을 결합하여 피치 시스템 및 나셀에 이상적입니다. 프레임 장착을 사용하면 2~6개의 모듈이 유연하게 통합되어 기존 배선에 비해 설치 시간이 50% 단축됩니다. 빠른{11}}잠금 설계로 유지 관리가 단순화되고 가동 중지 시간과 운영 비용이 절감됩니다.

더 읽어보세요

욕실용 직물

고강도-커넥터는 먼지, 진동, 극한의 온도와 같은 열악한 조건에서 작동하는 건설 기계에 필수적입니다. 안정적인 전기 연결은 광산, 도로 공사 및 인프라 프로젝트에서 안정적인 성능을 보장합니다. 견고한 설계와 우수한 내구성을 갖춘 이 커넥터는 효율적이고 안전한 장비 작동을 지원하므로 건설 기계 산업에 없어서는 안될 필수 요소입니다.

더 읽어보세요

HAOKE ELECTRIC 소개

HAOKE ELECTRIC Co., Ltd.는 신뢰할 수 있고 혁신적인 제품을 만드는 데 주력하는 고품질 커넥터 전문 제조업체입니다. 우리는 숙련된 연구 팀과 현대적인 공장을 보유하고 있어 다양한 산업 분야에 맞춤형 전기 연결 솔루션을 제공합니다.

"고객을 먼저 생각하고 함께 성장한다"는 원칙에 따라, 우리는 글로벌 최고의 기업들과 협력하고 있으며 UL, CQC, CE, UKCA, EAC와 같은 국제 인증을 보유하고 있습니다. 당사 제품은 전 세계, 특히 유럽과 미국에서 판매됩니다. HAOKE ELECTRIC – 다양한 산업 분야에 스마트 연결 기술을 제공합니다.

2012년부터 전문적인 기술 전문성을 보유하고 있습니다.

2012년 후반에 전담 기술팀을 설립한 이후 당사는 해당 분야에서 10년이 넘는 전문 경험을 쌓아왔습니다.

우리 팀은 현재 모든 기술적 측면에 걸쳐 포괄적인 솔루션을 제공할 수 있는 10명 이상의 인증된 기술 전문가로 구성되어 있습니다.
