Name: 중국 압착 유형 24핀 헤비 듀티 09330242602 제조업체, 공급업체, 공장 - Haoke
Brand: ZJHK
SKU: 283173310

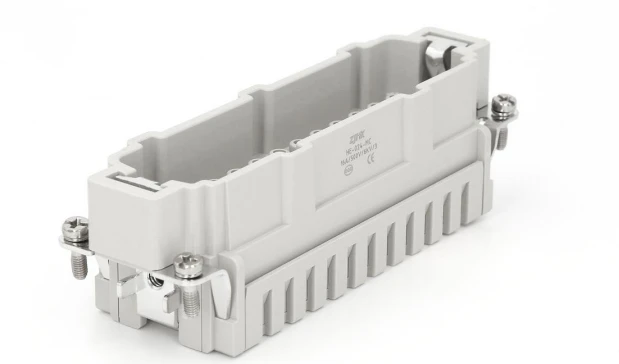

HE-024-MC

HE 시리즈는 포장 기계, 섬유 기계, 산업 자동화, 풍력 발전 등에 널리 사용되는 가장 일반적인 고강도 커넥터 시리즈입니다. HE-024-MC는 HE 시리즈의 6가지 사양 중 하나입니다. 냉간 압착 방식으로 연결되어 진동, 충격, 고온, 부식 등 가혹한 환경 조건을 견딜 수 있습니다. 열악한 환경에서 작업하기에 좋은 선택입니다.

product-700-52

제품 매개변수(사양)

종료 방법

압착 단자

성별

남성

모델

HE-024-MC

정격전류

16A

정격전압

500V

정격 임펄스 전압

6kV

오염도

Ⅲ

UL Csa에 따른 정격 전압

600V

절연저항

10보다 크거나 같음¹⁰Ω

재료

폴리카브

제한 온도

-40도 ...+125도

UL94에 따른 가연성

V0

기계적 작동 수명-결합 주기

500 이상

콘택트 렌즈

재료

구리

표면

하드-금도금

하드-실버 도금

핀 저항

1mΩ 이하

압착 연결

와이어 게이지

0.14-4.0mm²

AWG

26-12

스트리핑 길이

7.5mm

제품 보호

IP65~IP68

HE-024-M의 페룰에는 24개의 핀이 장착되어 있는 반면, HE-024-MC의 페룰에는 핀이 전혀 없는 것을 볼 수 있습니다. 그 원인은 전자가 나사접속을 채용하고, 후자는 콜드프레스접속을 채용하고 있기 때문이다. 이러한 이유로 냉간 압착 연결이 있는 페룰을 주문할 경우 냉간 압착 핀도 추가로 주문해야 한다는 점에 유의하는 것이 중요합니다. 당연히 콜드 프레스 핀에는 다양한 선택이 가능하며 다음 섹션에서 이에 대해 자세히 설명하겠습니다.

터미널 유형

나사 연결은 중소 규모 배치 조립, 유연한 유지 관리 또는 가변 와이어 직경 사양(예: 장비 시운전, 현장 유지 관리)이 필요한 중부하 작업 시나리오(예: 장비 시운전, -)에 더 적합하지만, 엄격한 풀림 방지- 및 정기 검사가 필요합니다.

냉간 압착 연결은 높은 신뢰성과 대규모 생산을 위한 첫 번째 선택입니다. 특히 진동이 심하고 전류가 크며 장기간 유지 관리가 필요 없는-강한 환경(철도 운송, 산업용 로봇 등)에서 -그러나 초기 특수 장비 투자와 압착 공정의 엄격한 제어가 필요합니다.

압착 접점

CESM

재질: 은도금된 구리 합금

정격 전류: 16A

와이어 게이지: 0.14~4mm2

성별: 남성

CESF

재질: 은도금된 구리 합금

정격 전류: 16A

와이어 게이지: 0.14~4mm2

성별: 여성

CEGM

재질: 금도금 쿠퍼 합금

정격 전류: 16A

와이어 게이지: 0.14~4mm2

성별: 남성

CEGF

재질: 금도금 쿠퍼 합금

정격 전류: 16A

와이어구개 : 0.14~4mm2

성별: 여성

후드 및 하우징

H24B-BK-2L/S
H24B-SF-2L/S
H24B-SE-4B
H24B-TE-4B

산업 자동화 및 로봇공학

산업 자동화 생산 라인에서는 다양한 장치와 로봇이 전기 및 신호를 자주 연결해야 합니다. 고강도-커넥터는 복잡한 전자기 환경과 기계적 진동 환경에서 전력과 신호의 안정적인 전송을 보장하여 자동화 장비의 정밀한 작동을 보장합니다. 예를 들어, 자동차 제조 공장에서 로봇 팔은 견고한 커넥터를 통해 전원 및 제어 신호 라인을 연결하여 고속-고정밀-부품 집기 및 조립 작업을 가능하게 합니다.

엔지니어링 기계 분야

엔지니어링 기계는 일반적으로 건설 현장, 광산 등과 같은 진동, 충격, 먼지 및 비 테스트에 직면한 열악한 환경에서 작동합니다. 견고한 쉘과 우수한 밀봉 성능을 갖춘 견고한-커넥터는 이러한 열악한 조건에 적응할 수 있으며 엔지니어링 기계의 엔진, 유압 시스템, 제어 시스템 등에 대한 안정적인 연결을 제공합니다. 예를 들어, 굴삭기의 전기 제어 시스템과 전력 시스템은 고강도 작업에서 장비의 정상적인 작동을 보장하기 위해 안정적인 전력 전송을 달성하기 위해 튼튼한 커넥터를 사용합니다.-
