설명

기술적인 매개 변수

제품 특징

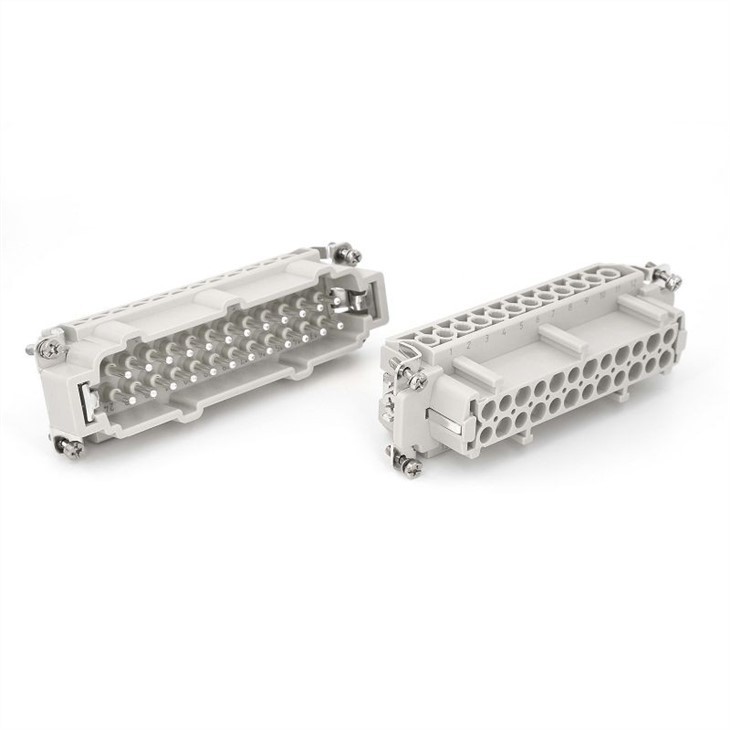

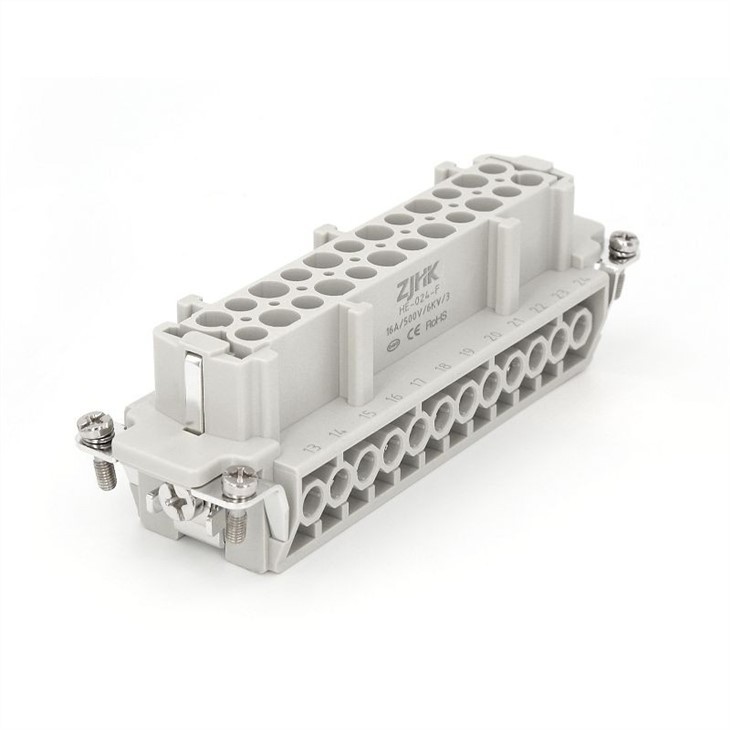

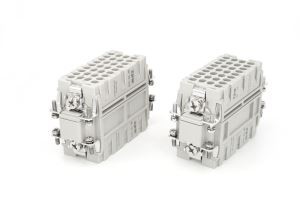

시리즈: HE-024, 성별: 남성 및 여성, 나사 종단, 보호 수준: IP65(하우징 및 후드 작업, 크기: 24B, 구리 합금, 은도금

주문 번호:09330242601(HE-024-M); 09330242701(HE-024-F)

UL : E511021

상업 데이터

패키지_수량	1
연결 방법	나사 연결
조임 토크	0.5Nm
오염도	3
서지 전압 카테고리	III
직위 수	24+PE
Mechiencial 작업 수명 - 결합 주기	≥ 500
크기	H24B
도체 단면	0.14mm² ... 2.5mm²
연결 단면 AWG	26 ... 14
개별 와이어의 스트립 길이	7mm
연결	커넥터는 부하/전압이 없을 때만 작동될 수 있습니다.
주변 온도(작동)	-40 °C ... 125 °C(접점 가열 포함)
UL 94에 따른 인화성 등급	V0
접촉 재료	구리 합금
접촉 표면 재료	은도금
전기적 특성
정격 전압(III/3)	500 V
정격 서지 전압	6kV
정격 전류	16 A
인증 제공	세륨, RoHS, UL, cUL

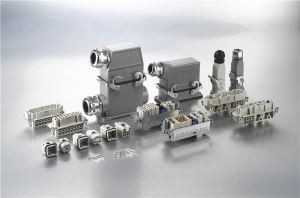

ZJHK® HE 024 핀 다양한 기계 장비 연결에 일반적으로 사용됩니다. 예: 로봇, 장비 자동화, 크레인, 제어 캐비닛, 핫 러너, 핫 러너 제어 캐비닛, 배선 하니스 등

zjhk-connector(1)_

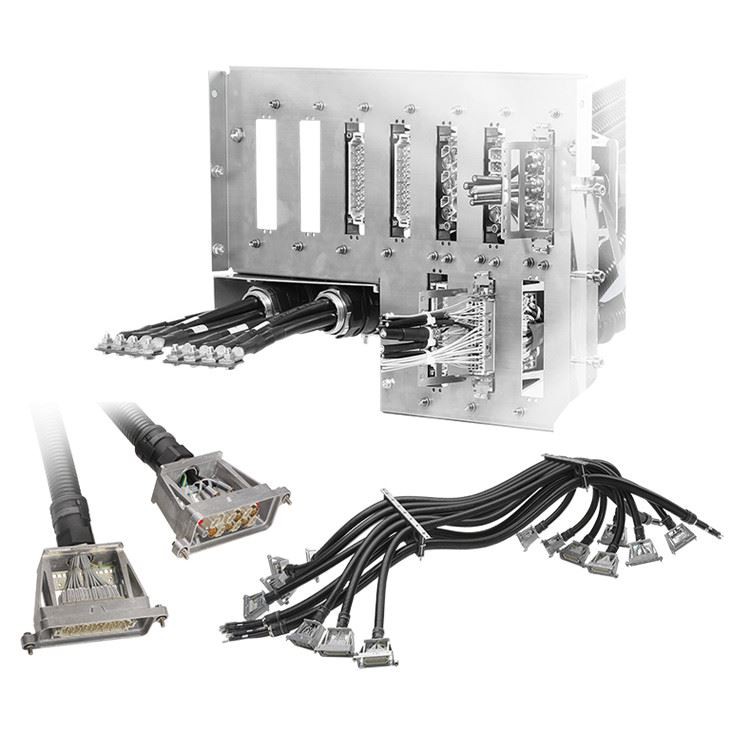

Kabelkonfektionen_Uebrueckungsleitungen

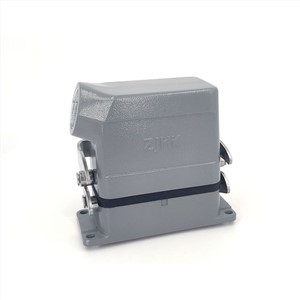

ZJHK® 금속 케이싱과 결합하여 밀봉 및 잠금 메커니즘은 기계적 충격, 이물질, 습기, 먼지, 물 또는 세척 및 냉각제, 오일 등과 같은 기타 유체와 같은 외부 영향으로부터 연결을 보호합니다.
