기술
인서트, 스크류 터미네이션, 수컷 및 암컷, 폴리 카보네이트, RAL 7032 (페블 그레이), 정격 전류 : 10A
크기 : 3 A,
접점 : 3, 도체 단면적 : 1.0 ... 2.5mm²,
구리 합금, 은도금.
HA 시리즈
기술적 특징
명세서 | DIN EN 60664 |
DIN EN 61984 | |
인서트 | |
접점 수 | 3,4 (16x2) + PE |
하 -003/004 | |
성별 | 남성 여성 |
정격 전류 | 10A |
정격 전압 도체 접지 | 230V / 400 |
정격 전압 도체 도체 | 400V |
정격 임펄스 전압 | 4KV |
오염 정도 | Ⅲ |
또는 | 10A 250V 4KV 3 |
HA-010 / 016 / 032 | |
성별 | 남성 |
정격 전류 | 16A |
정격 전압 | 250V |
정격 임펄스 전압 | 4KV |
Ⅲ | |
오염도 2 | 16A 230 / 400V 4KV 2 |
UL Csa에 따른 정격 전압 | 600V |
절연 저항 | ≥10 10 Ω |
재료 | 폴리 카보네이트 |
제한 온도 | -40 ℃ ... + 125 ℃ |
UL94에 따른 가연성 | V0 |
기계적 작업 수명주기 | ≥500 |
콘택트 렌즈 | |
재료 | 구리 합금 |
표면 | 단단한 은도금 |
접촉 저항 | ≤1mΩ |
스크류 터미널 | |
와이어 게이지 | 1.0-2.5mm² |
AWG | 18-14 |
조임 토크 | 0.25Nm (HA-003 / 004) 또는 |
0.5Nm (HA-010 / 016 / 032) |

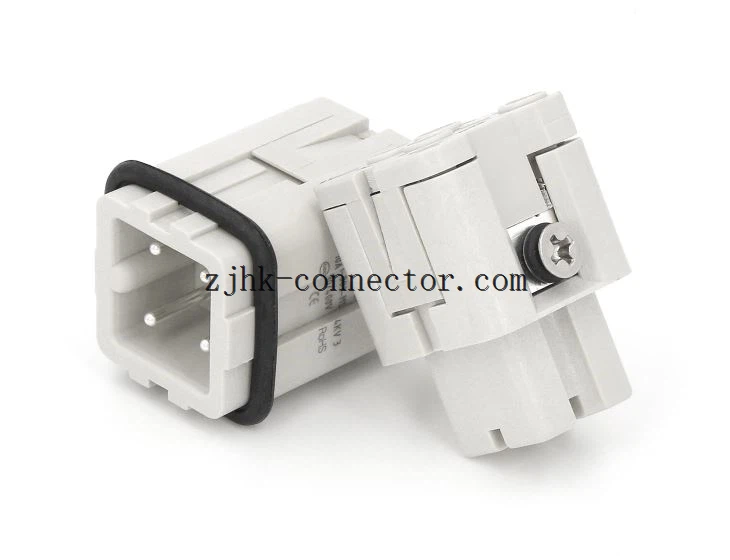

HA Male 인서트 사진
HA-003 / 004230V / 400V 10A (나사 단자)
HA-003 230V 10A (케이지 클램프 단자)
현재 운반 용량
전류 운반은 단자를 포함한 인서트 및 접점 재료의 최대 온도에 의해 제한됩니다.
DIN EN 60512-5에 따른 측정 및 테스트 기술
