제품 설명
HA-016-MC
HA-016-MC는 가열 없이 안정적인 전기적 성능을 제공하는 압착 단자 종단 처리 기능을 갖춘 일종의 HA 견고한 커넥터 시리즈입니다. 조인트는 견고하고 심한 진동, 충격, 높은 온도 및 부식을 견디므로 열악한 산업 환경에 이상적입니다. 16A 정격의 이 제품은 포장, 섬유, 자동화 및 풍력 발전 애플리케이션에 사용됩니다.
기술 사양
명세서
DIN EN 60 664/DIN EN 61 984
연락처 수
16
정격전류
16A
정격전압
250V
정격 임펄스 전압
4kV
오염도
3
오염도2 또한
16A 230/400V 4kV 2
UL Csa에 따른 정격 전압
600V
절연저항
10보다 크거나 같음10Ω
재료
폴리카보네이트
제한 온도
-40도 ...+125도
UL94에 따른 가연성
V0
기계적 작동 수명-결합 주기
500 이상
콘택트 렌즈
재료
구리 합금
표면
하드-실버/하드-골드도금
접촉 저항
1mΩ 이하
나사식 터미널
와이어 게이지
0.14-4.0mm²
AWG
26-12
생산적인 과정
당사의 정밀 인서트는 간소화된 3단계 조립 프로세스를 특징으로 하는 완전 자동화된 생산 시스템을 통해 제조됩니다.{0}} (1) 코어 핀 삽입 -은 고정밀 로봇 위치 지정을 활용하여 ±0.01mm 정확도로 전도성 핀을 설치합니다.- (2) 안전한 전기 연결을 위해 이중-나사 매트릭스를 사용하는 전선 연결 조립체-,(3) 구성요소를 구조적으로 결합하기 위해 토크 제어식 고정을 구현하는 하우징 캡슐화-. 이 자동화된 프로세스는 생산되는 모든 제품의 일관된 품질과 정밀도를 보장합니다.
정격 전류
오른쪽 그림은 HA-016-MC 시리즈의 전류 정격 사양을 제공합니다. 동급 모델과 비교하면 HA-016-MC가 동일한 작동 조건에서 적당한 전류 용량을 유지하여 표준 애플리케이션을 위한 균형 잡힌 솔루션으로 자리매김한다는 것을 알 수 있습니다.
종합적인 디스플레이
16핀 시리즈의 측면
이 제품은 정확한 핀 할당을 위해 숫자 순서로 정렬된 터미네이션 챔버를 갖추고 있습니다. 짝을 이루는 수 압착 핀은 통합된 내부 고정 장치에 의해 제자리에 단단히 고정됩니다. 또한 측면 금속 부품과 해당 나사는 -내부 자동화 기계와 수동 공정을 결합하여 조립됩니다.

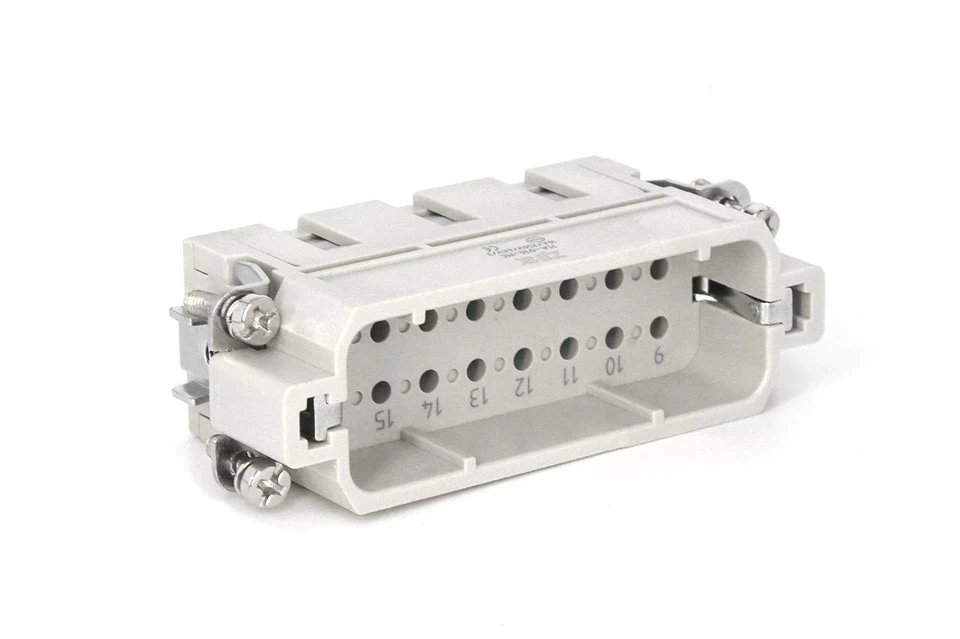

HA-016-MC의 암수 인서트
이미지는 일치하는 수형 및 암형 인서트 쌍을 보여줍니다. 둘 다 별도의 압착 핀을 사용해야 합니다. 측면의 오프셋 돌출 구조는 잘못된 결합을 방지하는 편광 기능 역할을 합니다. 다른 연결 방법과 비교하여 압착 종단은 뛰어난 기계적 안정성과 신뢰성을 제공합니다.
일치하는 크림프 접점
은도금 16A 수 접점
은도금 16A 암
금도금 16A 수 접점
금도금 16A 암
테스트 장비 및 생산
DC 온도 상승 테스트
이 테스트는 부하가 걸린 상태에서 도체 온도를 모니터링하여 안전한 전류 용량을 결정합니다. 전류가 증가하면 저항 가열로 인해 온도가 상승하여 전류용량이 감소합니다. 평가에서는 도체 크기, 주변 조건 및 열 특성을 고려하여 안전한 작동 한계를 설정하고 전기 시스템의 과열을 방지합니다.
우수한 품질을 위한 정밀 자동화
이러한 나사{0}}잠금 인서트의 생산은 완전 자동화된 라인에서 수행되므로 탁월한 일관성이 보장됩니다. 주요 단계는 다음과 같습니다: ±0.01mm 정확도로 플라스틱 부품에 전도성 핀을 정밀하게 삽입합니다. 안정적인 연결을 보장하기 위해 두 코어 행의 나사 자동 고정; 금속 쉘과 측면 플레이트의 최종 조립입니다. 이 통합 프로세스는 정확한 치수와 균일한 고품질을 보장합니다.
적용 시나리오
당사의 견고한-커넥터는 핫 러너 금형 및 압출 시스템의 극한 조건을 견딜 수 있도록 제작되었습니다. 고온, 고전류 및 지속적인 진동에 견딜 수 있도록 설계된 이 제품은 오염 물질의 유입을 방지하는 견고한 밀봉 및 부식{2}}방지 소재를 통해 안정적인 작동을 유지합니다. 정밀 엔지니어링을 통해 Harting, ILME 및 TE의 업계{4}}표준 구성요소와 완벽한 호환성을 보장하고 신뢰할 수 있는 전력 및 신호 전송을 제공하여 중요한 프로세스에서 내구성과 운영 효율성을 극대화합니다.
핫 러너 산업에서>>
고강도-커넥터는 최신 인쇄 라인의 신경 허브 역할을 합니다. 하나의 표준화된 인터페이스는 브랜드에 상관없이 피더, 스태커, 다이커터 및 검사 장치를 연결하며, 차폐 접점은 전력, 서보 신호 및 산업용{2}}이더넷을 100m 이상 전송합니다.<10 ms delay. Next-generation inserts embed micro-sensors that stream temperature and resistance data via OPC UA for predictive maintenance; high-density hybrid layouts pack power, pneumatics and fiber optics into a 30 % smaller frame to serve compact presses. Halogen-free housings and silver-based plating extend service life beyond 5 000 cycles, cutting downtime and carbon footprint in compliance with twin-carbon targets.
섬유 기계에서>>
고성능
신호 전송용 모듈러 시리즈
고강도 커넥터는 전력, 신호 및 데이터 전송을 하나의 하우징에 통합하는 모듈식 설계가 특징입니다. 이는 배선을 단순화하고 유연한 구성을 지원하며 산업 자동화 및 인쇄 기계를 위한 시스템 확장을 쉽게 해줍니다.
자세히 보기
모듈형 커넥터로 캐비닛 효율성 향상
캐비닛에 고강도 커넥터를 적용하면 모듈식 설계를 활용하여 효율성과 유연성을 최적화할 수 있습니다. 이를 통해 다양한 접점 유형을 결합하고 배선 속도를 높이며 재구성을 쉽게 하고 유지 관리 절차를 단순화하는 맞춤형 레이아웃이 가능합니다.
자세히 보기
맞춤형 보호 수준
고강도-커넥터는 혹독한 환경에 맞게 맞춤형 보호 수준을 제공하는 모듈식 구조를 갖추고 있습니다. 이 설계를 통해 동일한 커넥터 프레임에 다양한 씰, 잠금 장치 및 쉘을 장착할 수 있으므로 습기, 먼지 및 화학적 부식에 노출된 응용 분야에서 안정적인 성능을 보장합니다.
자세히 보기
우리 회사 소개
견고한-커넥터 전문업체인 Haoke Electric Co., Ltd.는 엔지니어링 우수성과 정밀 제조 부문에서 명성을 쌓아왔습니다. 당사의 고급 자동화 생산 시설과 전담 R&D 팀을 통해 까다로운 산업 환경에 맞는 맞춤형 고성능 커넥터 솔루션을 제공할 수 있습니다.- 품질과 안전에 대한 회사의 약속은 UL, CQC, CE, UKCA 및 EAC 인증을 통해 검증되었으며, -유럽과 미국에서의 강력한 침투력을 갖춘-글로벌 진출은 국제 리더와의 파트너십을 통해 더욱 확고해졌습니다. Haoke는 지능형 연결을 활성화하고 산업 혁신을 주도하는 데 중추적인 역할을 합니다.
130+
활동 회원
83+
수출 국가
20+
매년 전시회
13+
수년간의 경험

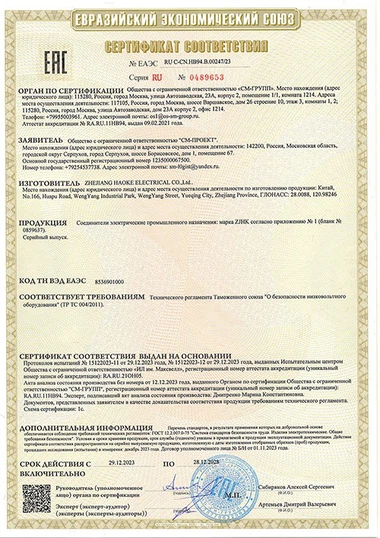

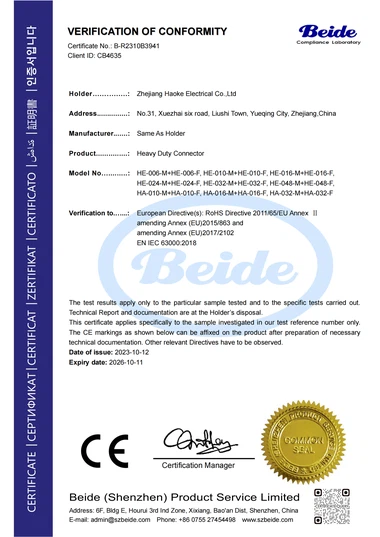

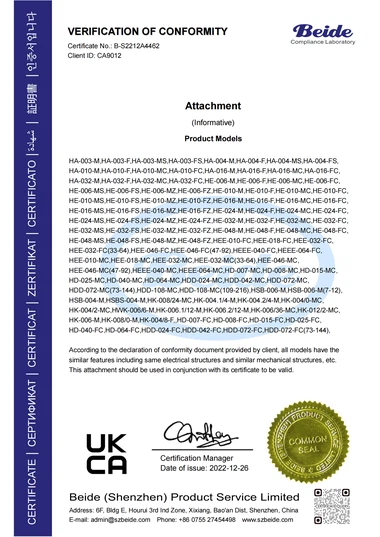

공인 인증
자주 묻는 질문
Q:1.보증 기간은 얼마나 됩니까?
답변: 12개월입니다. 품질 문제는 다음 주문 시 무료로 변경됩니다.
Q:2. Harting, ILME, TE(SIBAS)와 비교할 때 귀하의 장점은 무엇입니까?
A:저희 HDC는 Harting, ILME, TE(SIBAS)를 완벽하게 대체할 수 있습니다. 이전에 해당 브랜드를 사용했던 대부분의 고객은 테스트 후 당사를 선택합니다. 또한 당사의 가격은 Harting 40-50%보다 낮습니다.
Q:3.어떤 거래 조건을 수락할 수 있나요?
A: 무역 조건, EXW & FOB & CIF & DDP & CFR을 선택하세요.
Q:4. 배달 시간은 얼마나 됩니까?
A:대량 주문의 경우 일반적으로 7~10일이 소요되며, 소량 주문의 경우 1~3일이면 충분합니다. 맞춤 주문에는 시간이 더 걸립니다.
